4날 코너 래디우스 엔드밀

스포트라이트 전시회

설명

현대 제조 분야에서 효율적인 절삭 공구는 가공 품질과 효율성을 위해 매우 중요합니다. 4날 코너 래디우스 엔드밀은 초경합금 소재와 필렛 반경, 특수 코팅으로 인해 다양한 분야에서 널리 사용됩니다. 특수 홈 설계로 가공 시 표면을 더욱 매끄럽게 하고 가공에 소요되는 시간을 단축시켜주는 효율적인 가공 절삭 공구입니다. 또한, 일정한 홈 길이를 갖는 4개의 인선을 가지고 있어 밀링 숄더 하단의 필렛 반경을 효율적으로 가공하고 이송 속도를 향상시켜 공구 수명을 연장시키고 생산성을 향상시킵니다.



특징

1. 홈 디자인: 이 4 플루트 코너 래디우스 엔드밀에는 4개의 홈이 있어 가공 중에 더 매끄러운 표면을 얻을 수 있습니다. 동시에 홈이 있으면 가공 시간을 단축하고 생산 효율성을 향상시킬 수도 있습니다.



2. 필렛 반경 설계: 필렛 반경 설계를 통해 엔드밀의 정밀도를 높일 수 있습니다. 특히 스테인리스강, 경화강, 기타 합금 등 까다로운 재료를 다룰 때 더욱 정확한 절단 효과를 제공할 수 있습니다.



3. 특수 DLC 코팅 : 엔드밀에 특수 DLC 코팅을 적용하여 다양한 장점을 가지고 있습니다. 첫째, DLC 코팅은 효과적으로 부식을 방지하고 외부 환경으로부터 절삭 공구를 보호할 수 있습니다. 둘째, DLC 코팅은 공구의 수명을 연장하고 마모 및 손상 위험을 줄일 수 있습니다.



4. 다중 크기 선택: 다양한 처리 요구 사항을 충족하기 위해 미터법 및 영국 크기를 선택할 수 있습니다. 이러한 다양한 크기 선택으로 인해 도구가 더욱 유연하고 다양해졌습니다.



애플리케이션



• 금속 제조: 금속 제조 분야, 특히 스테인리스강, 경화강 및 기타 재료를 다룰 때 이 4플루트 코너 래디우스 엔드밀은 고정밀하고 효율적인 가공 솔루션을 제공할 수 있습니다.

• 항공우주 분야: 이러한 산업은 매우 높은 정밀도와 부품 품질을 요구하며, 이 밀링 커터로 생산된 공작물은 균일한 사양과 높은 정밀도를 갖추고 있어 이러한 요구 사항을 충족할 수 있습니다.

• 가공 작업장: 다양한 재료 및 가공 작업 요구 사항을 충족할 수 있으며 기계 부품 제조에 정확한 절단 효과를 제공할 수 있습니다.





공장





제품 설명





코팅이 있는 55HRC 4 플루트 초경합금 코너 반경 엔드 밀





사양	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 밀리미터	12 밀리미터	4 밀리미터	50 밀리미터
D4*16*D4*75L	R0.1-R0.5/R1	4 밀리미터	16 밀리미터	4 밀리미터	75 밀리미터
D4*20*D4*100L	R0.1-R0.5/R1	4 밀리미터	20 밀리미터	4 밀리미터	100 밀리미터
D5*15*D5*50L	R0.1-R0.5/R1	5 밀리미터	15mm	5 밀리미터	50 밀리미터
D5*20*D5*75L	R0.1-R0.5/R1	5 밀리미터	20mm	5mm	75 밀리미터
D5*25*D5*100L	R0.1-R0.5/R1	5 밀리미터	25 밀리미터	5 밀리미터	100 밀리미터
D6*18*D6*50L	R0.1-R0.5/R1	6 밀리미터	18 밀리미터	6 밀리미터	50 밀리미터
D6*24*D6*75L	R0.1-R0.5/R1	6 밀리미터	24 밀리미터	6 밀리미터	75 밀리미터
D6*30*D6*100L	R0.1-R0.5/R1	6 밀리미터	30 밀리미터	6 밀리미터	100 밀리미터
D8*24*D8*60L	R0.1-R0.5/R1	8 밀리미터	24mm	8 밀리미터	60 밀리미터
D8*30*D8*75L	R0.1-R0.5/R1	8mm	30 밀리미터	8 밀리미터	75 밀리미터
D8*35*D8*100L	R0.1-R0.5/R1	8 밀리미터	35 밀리미터	8 밀리미터	100 밀리미터
D10*30*D10*75L	R0.1-R0.5/R1	10 밀리미터	30 밀리미터	10 밀리미터	75 밀리미터
D10*45*D10*100L	R0.1-R0.5/R1	10 밀리미터	45mm	10 밀리미터	100 밀리미터
D12*35*D12*75L	R0.1-R0.5/R1	12 밀리미터	35 밀리미터	12 밀리미터	75 밀리미터
D12*45*D12*100L	R0.1-R0.5/R1	12 밀리미터	45 밀리미터	12 밀리미터	100 밀리미터



공차
플루트 직경	플루트 직경 공차	생크 직경 공차
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



애플리케이션
탄소강 합금강	프리하든강	고경도				스테인레스 스틸	구리 합금	알루미늄 합금
	45HRC	50로크웰시	55로크웰시	60HRC	65HRC
○	○	√	√			○	○	○

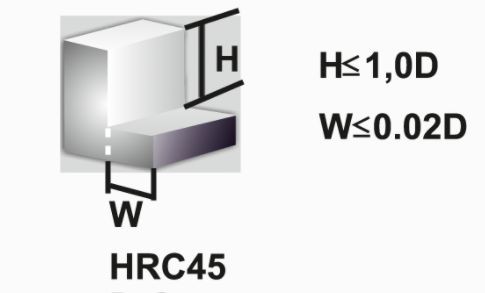

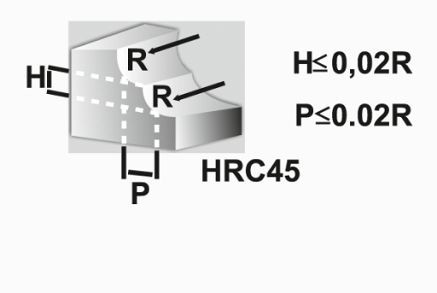

권장 매개변수



재료	탄소강, 합금강, S45C, FC, FCD, SCM, S50C, SKS...		합금강, 공구강 SCR, SNCM, SKD11, SKD61.NAK80		경강, SKD11
경도	로크웰C30		로크웰C50		로크웰씨60
지름	절삭속도(VC) (mm-1)	이송(F)(mm-min)	절삭속도(VC) (mm-1)	이송(F)(mm-min)	절삭속도(VC) (mm-1)	이송(F)(mm-min)
1 밀리미터	22000	400	18000	200	9000	140
1.5 밀리미터	12000	500	11000	280	5200	150
2 밀리미터	10000	550	10000	280	4600	170
3 밀리미터	9000	600	5500	310	3500	220
4 밀리미터	6000	750	5000	400	2200	220
5 밀리미터	4800	800	4000	400	1700	240
6 밀리미터	4500	820	3800	420	1600	300
8 밀리미터	3500	820	2800	420	1000	300
10 밀리미터	3000	820	1800	420	900	300
12 밀리미터	2000	820	1600	350	800	300
16 밀리미터	1500	650	1000	300	500	150
20 밀리미터	1200	650	900	300	400	150





원자재 목록



등급	ISO 코드	화학성분(%)		입자크기(um)	물리적 기계적 성질(보다 크거나 같음)			코팅
		화장실	공동		밀도(g/cm3)	경도(HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	티신
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	티신
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	나노블랙
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	나노(블루)



상세 사진

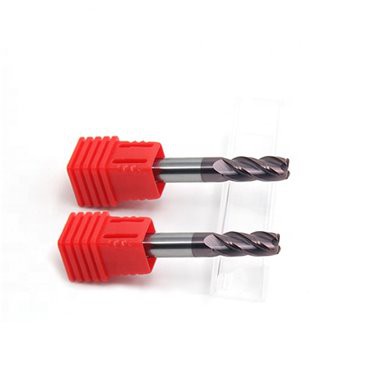

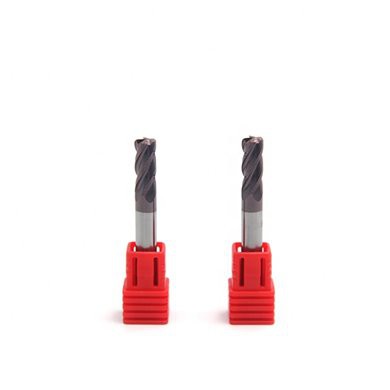

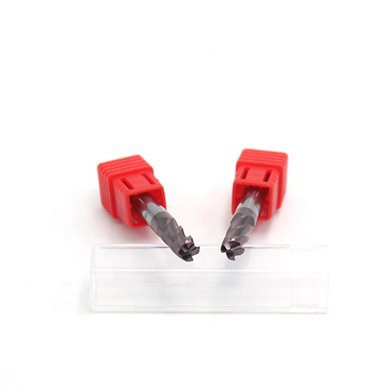

4날 코너 반경 밀링 커터	4날 코너 래디우스 카바이드 커터	4 플루트 코너 반경 초경 밀링 커터





우리의 장점



1. 문의사항을 접수한 후 12시간 이내에 답변해 드리겠습니다.

2. 언제든지 전화주세요.

3. 샘플 주문을 환영합니다

4. 우리 공장을 방문하는 것을 환영합니다, 우리는 당신을 데리러 올 것입니다

5. 가격표를 문의해 주세요.





포장





자주하는 질문



Q1: 회사 또는 공장:

A1: 우리는 10년 이상 탄화물 공구 전문 공장입니다. 최고의 텅스텐 카바이드 도구 제조는 중국에 있습니다.



Q2: 당신의 MOQ는 무엇입니까?

A2: 우리는 우리의 품질을 테스트하기 위해 귀하의 샘플 주문을 환영합니다. 우리는 귀하가 찾고 있는 올바른 공급업체임을 알게 될 것이라고 믿습니다. 그래서 MOQ가 없습니다.



Q3: 카탈로그를 받을 수 있나요?

A3: 네, 그렇죠. 이메일로 보내드릴 수 있습니다.



Q4: 주문을 얼마나 오래 받을 수 있나요?

A4: 샘플 주문 1-5일. 대량 주문은 일반적으로 15-25일 동안 확인해야 합니다.



Q5: 우리 그림에 맞는 상품을 만들 수 있나요?

A5: 그렇습니다, 좋습니다, 우리는 직업적인 조형 부가 있습니다.
